TVVA

Pare o vazamento.
Sem parar a
operação.

TVVA — Tecnologia em Vedação de Vazamentos Ativos. Vedação on-line de válvulas, tubulações e flanges com a planta em operação. Trabalho a frio, sem faísca, sem hot work, sem preparação de superfície — selante injetado em cavidade hermética cura na configuração necessária para interromper o vazamento.

Solicitar atendimento técnico Ver métodos de vedação
900°C
Temperatura de operação — vapor superaquecido, processo, gases de combustão
320Bar
Pressão de trabalho — do vácuo até alta pressão, com vedação definitiva
0h
Sem hot work, sem parada — aplicação com o equipamento em serviço

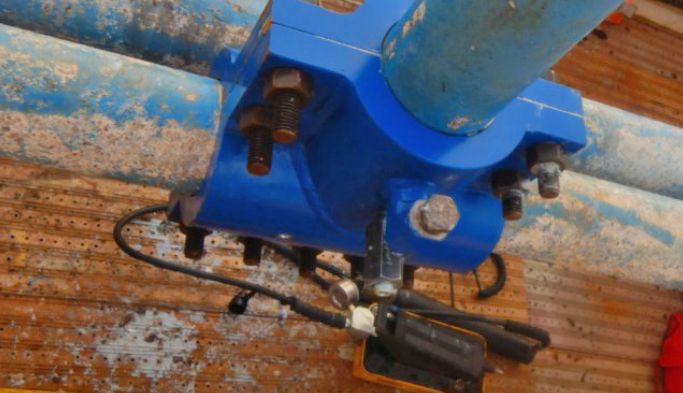

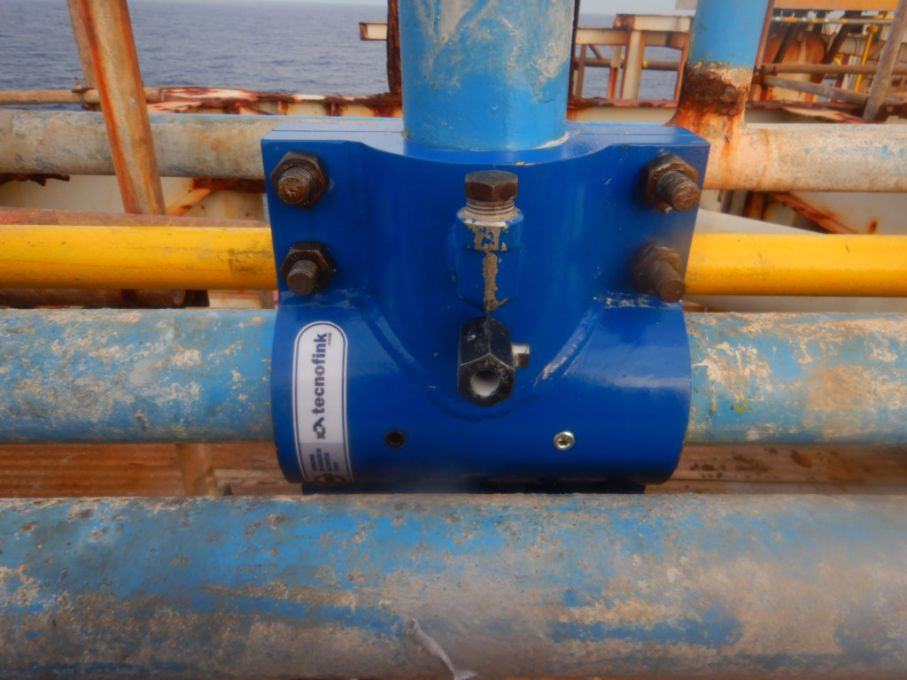

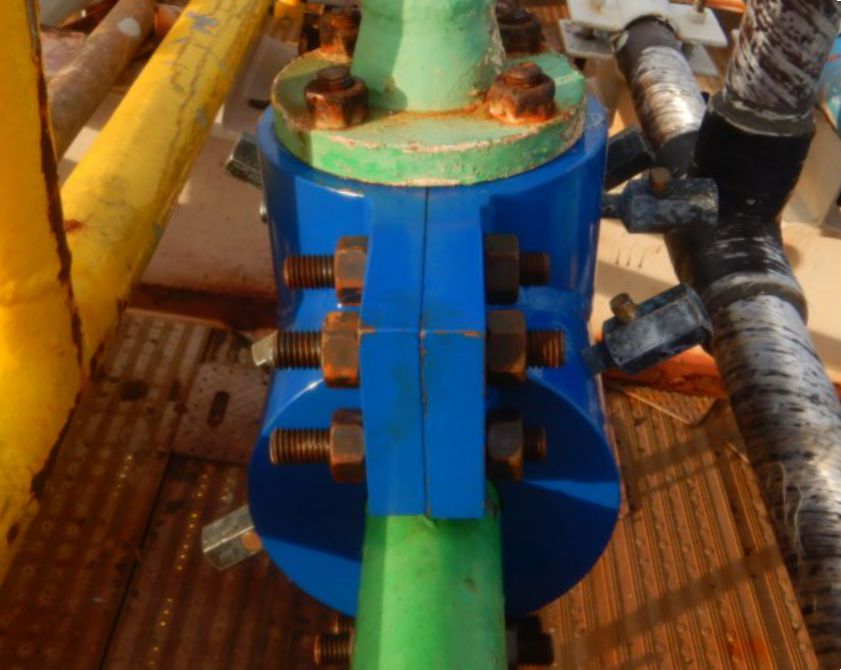

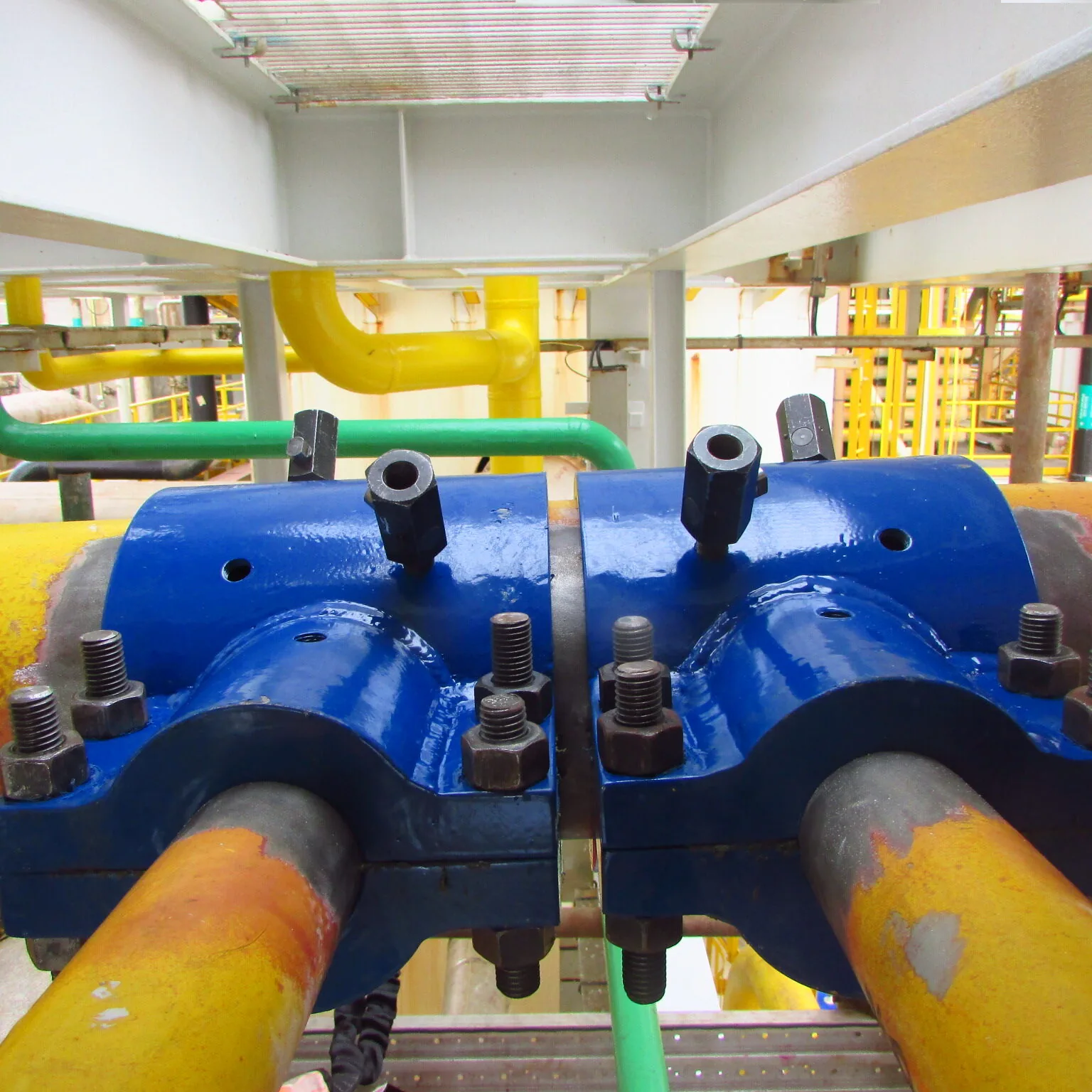

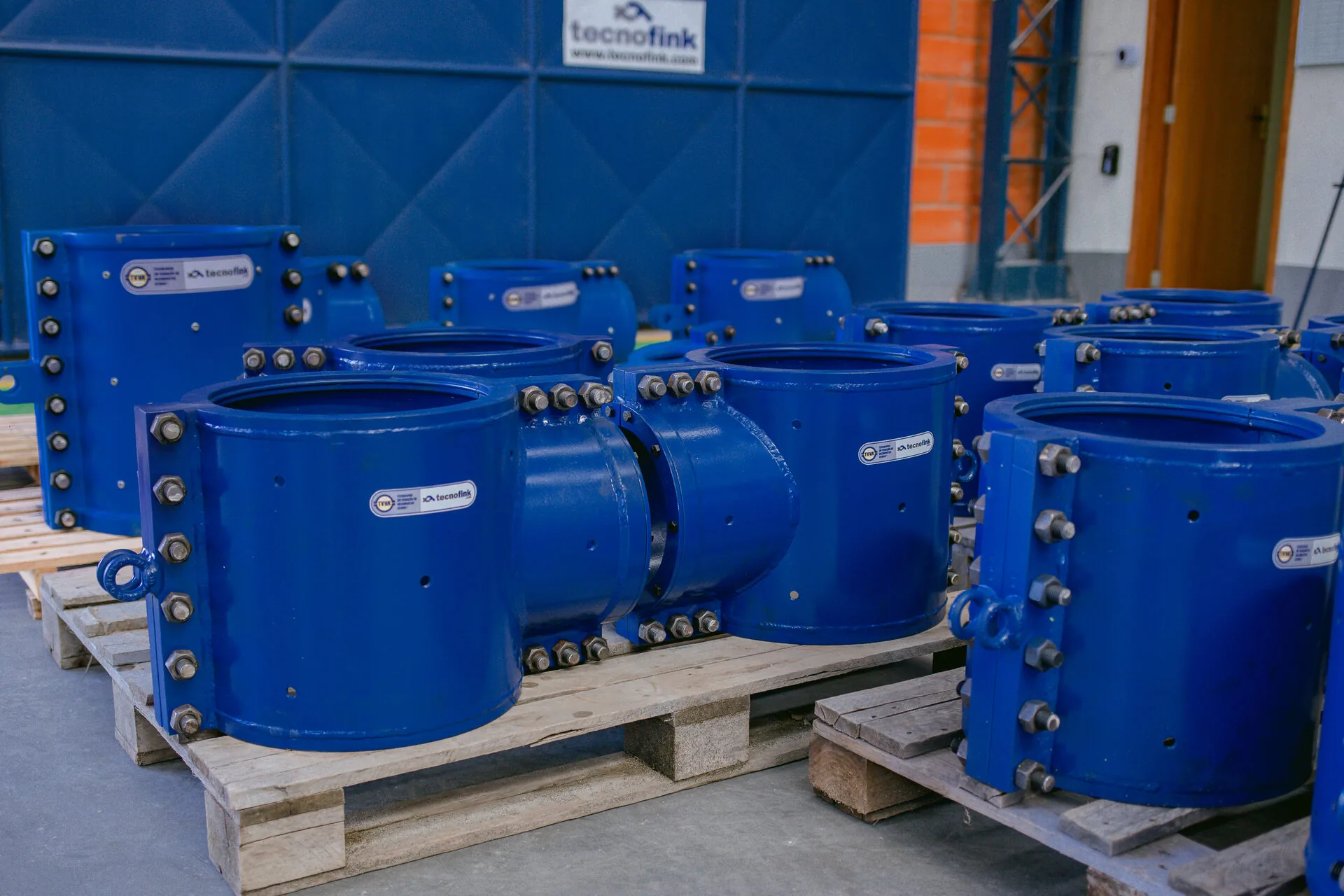

Dispositivos TVVA bipartidos fabricados sob encomenda — abraçadeiras e enclausuramentos prontos para vedação de vazamentos ativos
TVVA · Fabricação sob encomenda

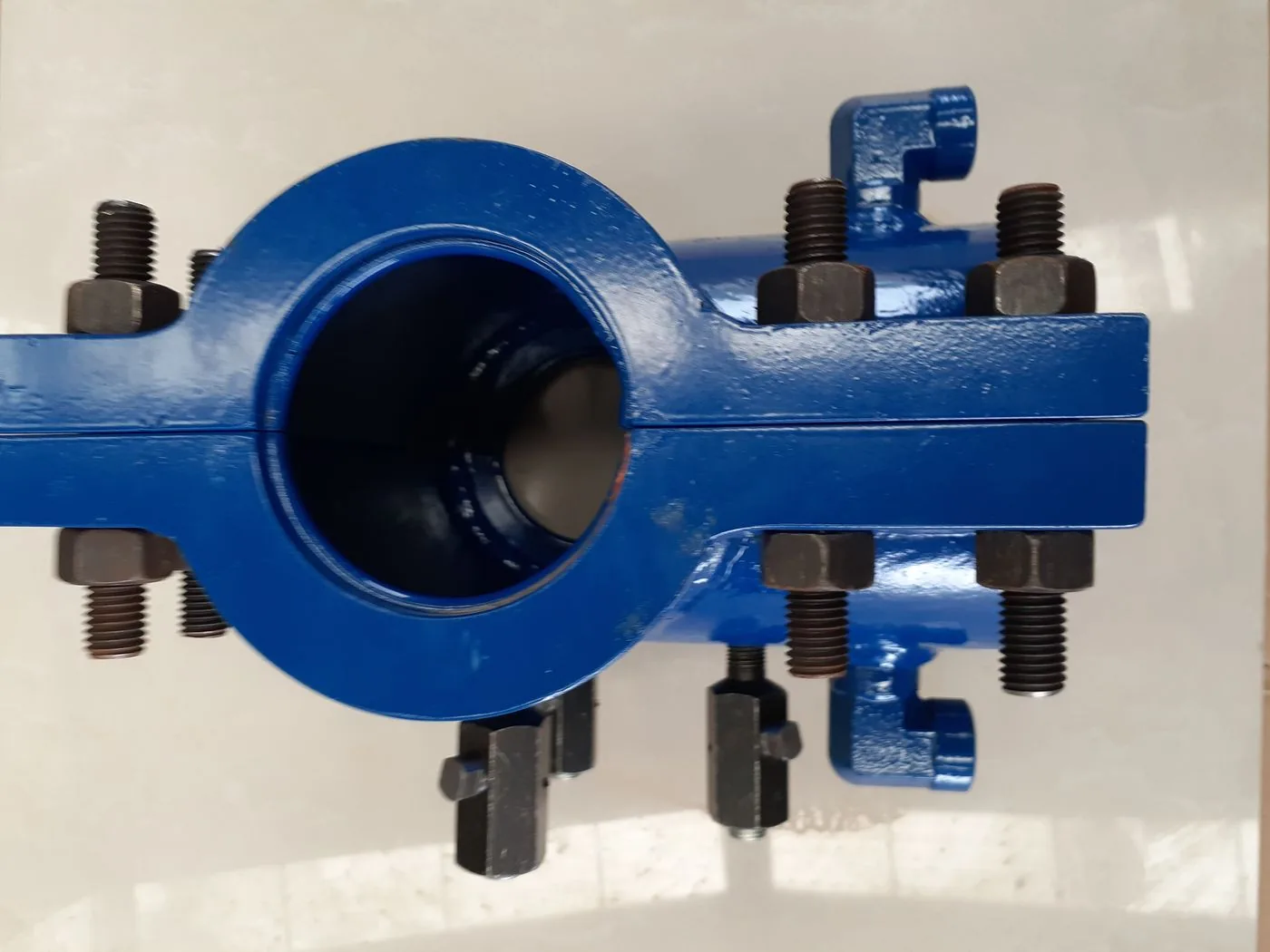

Dispositivos bipartidos projetados para a geometria exata do equipamento em campo.

Engenharia · Projeto · Fabricação
[ Escopo ]
Re-engaxetamento Wire Wrap Abraçadeira Bipartida Enclausuramento Em Serviço Sem Hot Work Áreas Classificadas Injeção Hidráulica Não Destrutivo ASME · ISO 9001
MÉTODOS DE VEDAÇÃO

Três técnicas. Uma engenharia de vedação ativa.

MÉTODO / 01
Re-engaxetamento
Injeção de selante na caixa de gaxeta de válvulas
Por · TecnoFink · Engenharia TVVA
  • AplicaçãoCaixa de gaxeta · haste · sobreposta
  • PressãoVácuo até 160 kg/cm²
  • TemperaturaAté 500°C
  • OperaçãoVálvula segue operante
  • ExecuçãoImediata · sem desmontagem
Ver detalhe do método →
MÉTODO / 02
Wire Wrap
Envelopamento por enrolamento metálico tensionado
Por · TecnoFink · Engenharia TVVA
  • AplicaçãoTrechos retos de tubulação
  • SuperfícieSem preparação prévia
  • CaracterísticaTrabalho a frio · sem faísca
  • AtuaçãoNão destrutiva · on-line
  • ConclusãoAlta velocidade de execução
Ver detalhe do método →
MÉTODO / 03
Dispositivos
Abraçadeira bipartida e Enclausuramento sob encomenda
Por · TecnoFink · Engenharia TVVA
  • AplicaçãoFlanges · castelos · conexões · trechos
  • PressãoVácuo até 320 kg/cm²
  • TemperaturaAté 900°C
  • FabricaçãoSob encomenda em caráter de urgência
  • PrincípioCavidade hermética + injeção de selante
Ver detalhe do método →
PROCESSO

Vedação ativa não é remendo. É contenção em cavidade hermética.

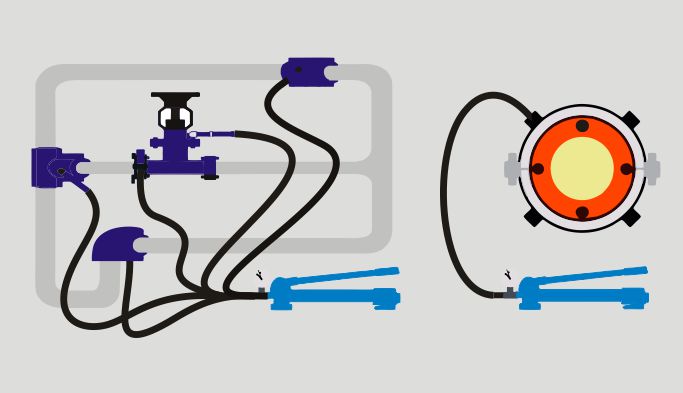

[ DIAGRAMA DE VEDAÇÃO EM CAVIDADE ]
DISPOSITIVO (cavidade) SELANTE (injetado) TUBO (intacto) INJEÇÃO (hidráulica) VAZAMENTO (ponto ativo) CORTE LATERAL · CAMADAS DE SELANTE NA CAVIDADE

Sólido para Líquido. De volta para Sólido.

O dispositivo de vedação contém o ponto de vazamento numa cavidade hermética. A pressão TVVA — superior à pressão do vazamento — força o composto sólido a fluir como líquido, preencher a cavidade e curar na configuração necessária para interromper o vazamento.

900°C

Faixa térmica de operação

Selantes específicos para cada faixa — do vácuo a alta temperatura: vapor, processo, gases quentes e exaustão.

320kg/cm²

Pressão de trabalho

Vedação resistente do vácuo até 320 kg/cm² após cura completa — tubulações, vasos e linhas em alta pressão.

0h

Sem parada · sem hot work

Aplicação on-line com o equipamento em operação — elimina shutdown, despressurização e custos de remontagem.

DESAFIOS

Toda parada não programada custa o que a vedação economiza.

/01
⌬

Vazamento ativo em válvula sob pressão

Gaxeta deteriorada, haste com folga, sobreposta passando produto — substituir a válvula exige despressurizar a linha e parar a operação que a planta não tem janela para parar.

/02
⊗

Junta de flange comprometida em operação

Junta deteriorada, estojos relaxados, fuga em conexão de equipamento — apertar mais arrisca arrancar o estojo, e desmontar significa drenar a linha inteira.

/03
⊜

Soldagem proibida ou inviável

Área classificada, fluido inflamável, atmosfera explosiva, gás combustível ou GLP na linha — hot work está fora de questão e qualquer faísca é fonte de ignição potencial.

/04
⌗

Redução de espessura sem janela de parada

Trecho de tubulação com perda de parede identificada — substituir exige paralisação programada de planta que custa muito mais que o reparo conservativo permite contornar.

BENEFÍCIOS

O que a TVVA
entrega para a operação.

/ 01

Sem parada programada

Evita perdas econômicas resultantes de desligamento não programado da operação. A planta segue produzindo durante o reparo.

/ 02

Reduz perda de conteúdo

Vedação imediata interrompe o vazamento e reduz a perda de conteúdo principal — produto, vapor, gás combustível ou utilidade.

/ 03

Sem fontes de ignição

Trabalho a frio, sem faísca, sem chama — elimina possíveis fontes de combustão e explosão em áreas classificadas.

/ 04

Previne poluição ambiental

Contenção imediata previne poluição ambiental e ruídos associados ao vazamento — fundamental para licenças de operação.

/ 05

Economia vs. reparo convencional

Economiza recursos financeiros em comparação com substituição, hot work, parada de planta e métodos de reparo convencionais.

/ 06

Alta velocidade de execução

Conclusão do projeto em tempo reduzido — fabricação sob encomenda em caráter de urgência e instalação imediata.

/ 07

Não destrutivo

A linha original permanece intacta — sem corte, sem solda, sem usinagem. O dispositivo envolve, contém e veda.

/ 08

Sem preparação de superfície

Nenhuma preparação prévia de superfície é necessária — aplicação direta no ponto de vazamento como está.

/ 09

Conformidade normativa

Reparos executados em conformidade com ISO 9001, ASME PCC-2 e ASME Seção VIII Div. 1 — dossiê técnico integral.

INDÚSTRIAS APLICÁVEIS

Onde a TVVA contém o vazamento e mantém a planta operando.

01
Refino de Petróleo & Petroquímica
Linhas de processo, vasos, válvulas de bloqueio e flanges em refinarias e plantas petroquímicas — onde toda parada não programada custa muito caro.
→
02
Indústria Química
Tubulações de produtos químicos agressivos, válvulas de processo, conexões em reatores — vedação compatível com ácidos, alcalinos e solventes.
→
03
Geração de Energia & Nuclear
Vapor superaquecido, água de alimentação, condensado, válvulas de turbina e linhas de utilidade — inclusive em usinas termonucleares.
→
04
Transporte por Dutos (Terrestres & Marítimos)
Vedação em estações de bombeamento, válvulas de bloqueio de duto, conexões e flanges em terminais de transferência terrestre e marítima.
→
05
Plataformas Offshore
Sistemas de produção, válvulas de processo, linhas de gás e óleo em plataformas — onde substituição em alto-mar é logisticamente inviável.
→
06
Terminais de Armazenamento
Esferas, tanques, válvulas de carga e descarga, manifolds de transferência — vedação em conformidade com normas de segurança de terminais.
→
07
Indústria Farmacêutica
Linhas de utilidade, vapor limpo, gases de processo — vedação compatível com requisitos sanitários e ambientes controlados.
→
08
Serviços Públicos & Utilidades
Adução de água, vapor distrital, redes de gás combustível — vedação em redes de utilidade pública sem interrupção do serviço.
→
09
Mineração & Celulose
Linhas de polpa, vapor de processo, válvulas de digestor — vedação em plantas com janelas de parada raras e operação 24/7.
→
10
Processamento de Alimentos
Vapor, condensado, utilidades de processo — vedação compatível com requisitos de sanidade e operação contínua de plantas alimentícias.
→
COMPATIBILIDADES QUÍMICAS

Selantes formulados para cada fluido de processo.

A linha de selantes TVVA contempla formulações específicas para cada combinação de fluido, pressão e temperatura. A seleção do composto considera compatibilidade química, faixa térmica de operação e a natureza do vazamento — para que a vedação cure e se mantenha sob as condições reais de processo.

/ 01
Água & Condensado
UTILIDADES
/ 02
Vapor superaquecido
ATÉ 900°C
/ 03
Oxigênio
O₂
/ 04
Nitrogênio
N₂
/ 05
Dióxido de carbono
CO₂
/ 06
Ácido clorídrico
HCl
/ 07
Ácido sulfúrico
H₂SO₄
/ 08
Ácido nítrico
HNO₃
/ 09
Soluções alcalinas
pH > 10
/ 10
Gás combustível
ÁREA CLASS.
/ 11
GLP & Propano
LIQUEFEITO
/ 12
Benzeno
AROMÁTICO
/ 13
Polietileno · Polipropileno
POLÍMEROS
/ 14
Propileno
C₃H₆
/ 15
+
Outros produtos químicos
SOB CONSULTA
MÉTODOS DETALHADOS

Cada vazamento, seu próprio método de vedação.

CASTELO GAXETA SOBREPOSTA HASTE VAZAMENTO INJETOR RE-ENGAXETAMENTO · VEDAÇÃO ON-LINE
Método / 01 · Re-engaxetamento

Vedação injetável direto na caixa de gaxeta.

Caixa de Gaxeta · Sobreposta · Haste

Em caixa de gaxeta de válvulas (sobreposta/haste) e sistemas de vedação. Vedação imediata do vazamento através de injeção de selante (massa injetável) diretamente na caixa de gaxeta, que reocupa o espaço entre a haste e a parede da câmara.

Execução imediata com a válvula em operação — não há desmontagem do castelo, troca de gaxeta ou parada da linha. Solução rápida que mantém a válvula operante durante e após o reparo.

Vácuo a 160 kg/cm²Até 500°CVálvula operanteImediatoSem desmontagem
TUBULAÇÃO ORIGINAL · INTACTA PERDA DE ESPESSURA WIRE WRAP · ENROLAMENTO TENSIONADO TENSÃO TENSÃO PADRÃO HELICOIDAL · A FRIO · SEM FAÍSCA WIRE WRAP · ENROLAMENTO METÁLICO
Método / 02 · Wire Wrap

Reforço de tubulação com enrolamento metálico tensionado.

Tubulação · Trecho Reto · Redução de Espessura

Aplicado on-line sem parar a operação normal. Nenhuma preparação prévia de superfície é necessária — o enrolamento metálico tensionado é depositado diretamente sobre o trecho da tubulação que precisa de reforço.

Trabalho a frio, sem faísca — adequado a áreas classificadas, fluidos inflamáveis e atmosferas explosivas. Procedimento não destrutivo com alta velocidade de conclusão do projeto.

On-lineSem preparaçãoA frioSem faíscaNão destrutivoRápido

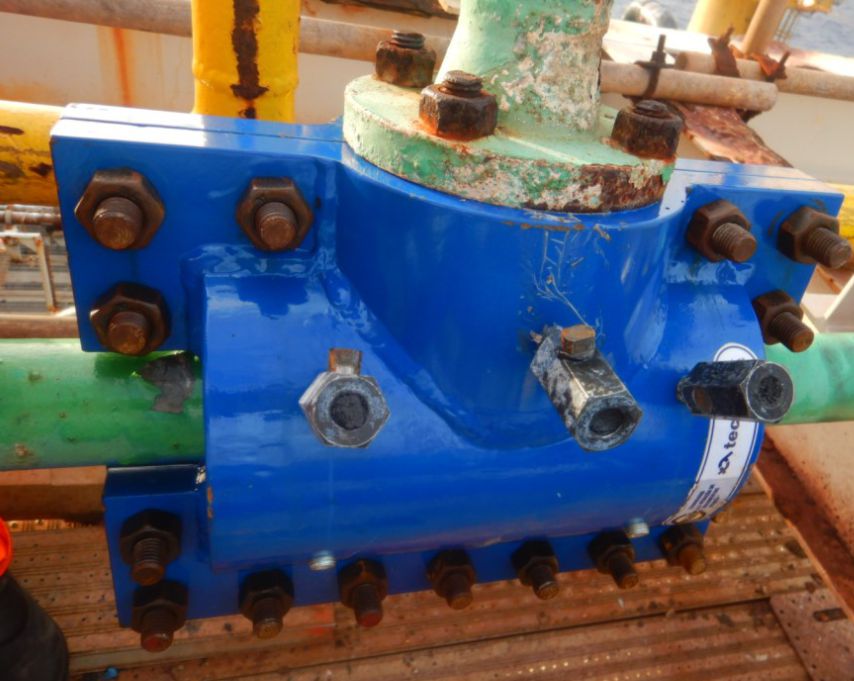

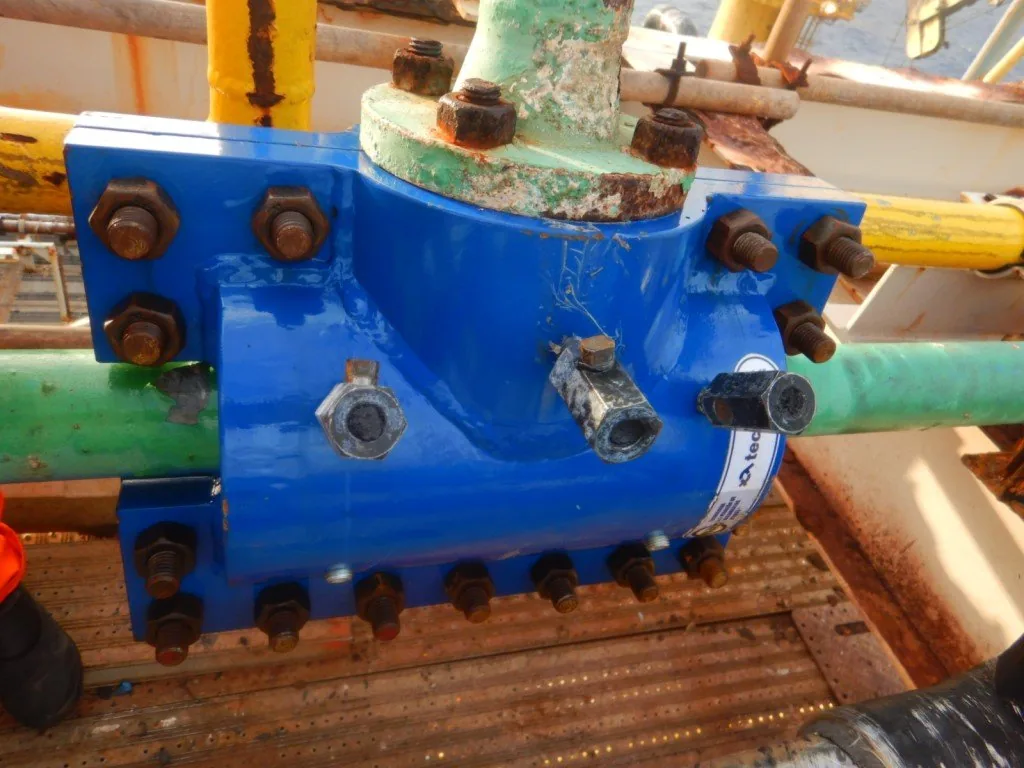

Abraçadeira bipartida TVVA com selo em flange instalada em tê de linha pressurizada em plataforma offshore
Método / 03 · Abraçadeira Bipartida

Anel de vedação bipartido em junta de flange defeituosa.

Flanges · Castelo de Válvulas · Conexões (Uniões)

Aplicação em juntas de flanges defeituosas e deterioradas, castelo de válvulas e conexões (uniões) de equipamentos em geral. Uso de tecnologia que não prejudica e não interfere na linha industrial — a tubulação permanece intacta.

Reparo de vazamento através da fabricação sob encomenda — em caráter de urgência — com instalação da abraçadeira de vedação bipartida (anel de vedação bipartido) e injeção de selante na cavidade hermética.

Vácuo a 320 kg/cm²Até 900°CBipartidaSob encomendaUrgênciaTubo intacto

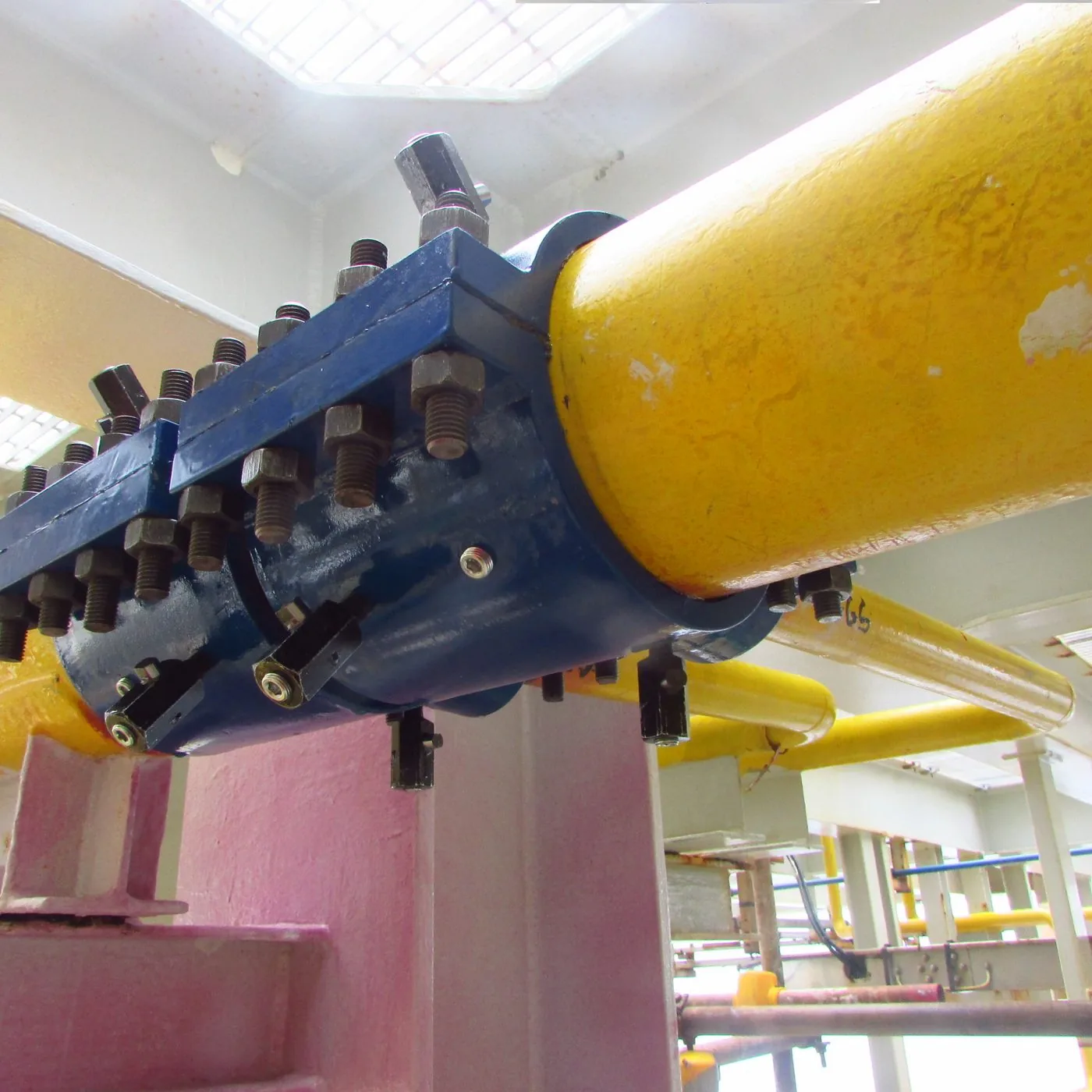

Enclausuramento bipartido TVVA envolvendo trecho de tubulação amarela em operação — cavidade hermética anular com injeção de selante
Método / 04 · Enclausuramento

Cavidade anular envolvendo o trecho da tubulação.

Trechos de Tubulação · Conexões · Redução de Espessura

Aplicação em trechos de tubulações e conexões de qualquer tipo. Prevenção de vazamentos onde ocorra redução de espessura da parede do tubo — o dispositivo bipartido envolve o trecho e forma uma cavidade hermética anular.

Reparo de vazamento através da fabricação sob encomenda — em caráter de urgência — com instalação do dispositivo de vedação bipartido e injeção de selante. Permanece como contenção definitiva ou intermediária até a próxima janela de parada programada.

Vácuo a 320 kg/cm²Até 900°CSob encomendaTrecho qualquerAnularDefinitivo
CONFORMIDADE & SUPORTE

Reparos auditáveis e em conformidade.

[ Normas técnicas aplicáveis ]

Vedação executada conforme as normas reconhecidas do setor.

Os reparos TVVA são executados em conformidade com os requerimentos das principais normas técnicas que regem reparos em equipamentos pressurizados — incluindo critérios de projeto, execução, inspeção e documentação para vasos, tubulações e válvulas.

A entrega inclui dossiê técnico do reparo com registro do método aplicado, condições de operação, características do selante, ensaios realizados e validação de campo — material apto a compor o registro de manutenção e auditoria de integridade.

  • ISO 9001
  • ASME PCC-2
  • ASME Seção VIII Div. 1
  • Dossiê técnico
  • Registro de manutenção
  • Validação em campo
  • Procedimento qualificado
  • Auditável
[ Assistência técnica · TecnoFink ]

Engenharia dedicada para cada vazamento ativo.

A TecnoFink presta assistência técnica especializada para aplicação TVVA — desde a inspeção do ponto de vazamento até a fabricação sob encomenda em caráter de urgência do dispositivo bipartido específico para a geometria do equipamento.

O método inclui levantamento de campo, definição do método (re-engaxetamento, wire wrap, abraçadeira ou enclausuramento), seleção do selante compatível com o fluido e condições de processo, execução supervisionada e acompanhamento da operação após o reparo.

  • Inspeção em campo
  • Seleção do método
  • Seleção do selante
  • Fabricação sob encomenda
  • Execução supervisionada
  • Acompanhamento de cura
  • Validação de vedação
  • Plantão técnico
MÉTODO

Como entregamos
cada vedação ativa.

Do diagnóstico do vazamento à validação após cura, a TecnoFink opera em quatro frentes integradas — diagnóstico de campo, projeto do dispositivo, execução supervisionada e validação — com plantão técnico para atendimento de urgência e equipe capacitada para acesso convencional, alpinismo industrial ou áreas classificadas.

01
02
03
04
DIAGNÓSTICO

Inspeção e levantamento

Levantamento em campo do ponto de vazamento, fluido, pressão, temperatura, geometria do equipamento e área classificada — seleção do método TVVA adequado.

PROJETO

Dispositivo e selante

Projeto e fabricação sob encomenda do dispositivo bipartido (abraçadeira ou enclausuramento) e seleção do selante compatível com fluido e faixa térmica.

EXECUÇÃO

Instalação e injeção

Instalação do dispositivo sobre o equipamento em operação e injeção hidráulica do selante na cavidade hermética — sem hot work, sem parada de planta.

VALIDAÇÃO

Cura e dossiê

Acompanhamento de cura sob condições de operação, validação da vedação e emissão do dossiê técnico do reparo conforme ASME PCC-2 e ISO 9001.

RELACIONADOS

Setores que conversam
com a vedação ativa.

/ 02

Reparos Emergenciais

Vazamento ativo, falha crítica em horas — TVVA atua como contenção definitiva ou intermediária imediata, sem parada de planta.

→
/ 04

Trepanação

Hot tapping e line stop em linha pressurizada — quando o método exige derivação ou bloqueio em operação, TVVA complementa a vedação.

→
/ 09

Polímeros Metálicos

Reparo e reconstituição de metais e ligas — quando o vazamento exige restauração estrutural do substrato em paralelo à vedação.

→
PRÓXIMO PASSO

Tem vazamento ativo?
Atendemos agora.

Compartilhe o equipamento, fluido, pressão, temperatura e a geometria do ponto de vazamento — nossa engenharia retorna com o método TVVA recomendado, projeto do dispositivo bipartido sob encomenda e estimativa para atendimento em caráter de urgência.

Compartilhe o equipamento, fluido, pressão, temperatura e a geometria do ponto de vazamento — nossa engenharia retorna com o método recomendado, projeto do dispositivo bipartido e estimativa para atendimento em caráter de urgência.
